EQUIPOS DE PROTECCIÓN Y CONTROL PARA LÍNEAS DE DISTRIBUCIÓN

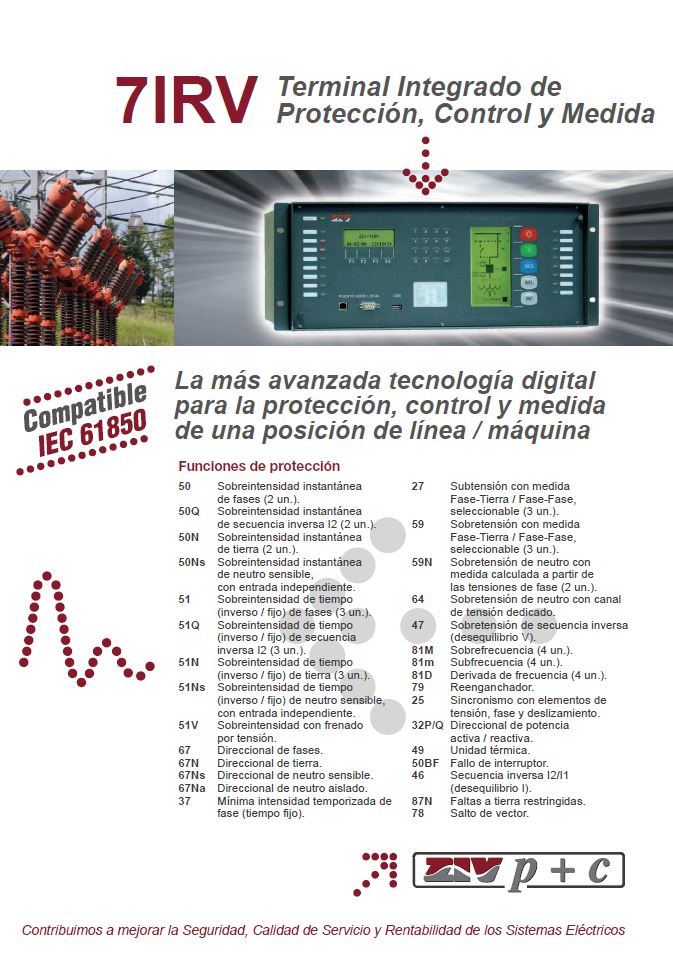

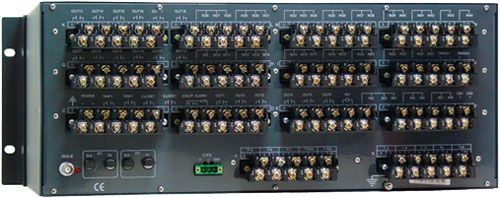

Equipo de protección y control para alimentadores: IRV

El equipo IRV incorpora todas las funciones necesarias para la protección, el control y la medida de una posición de línea MT / máquina. Incluye una unidad programable que permite al usuario definir la lógica de operación, tanto de las funciones de protección como las de control, para adaptarlas a las necesidades de la posición o sistema en el que se aplica.

Funciones de protección

  • Función 50/51: Tres unidades de sobreintensidad instantánea y temporizada de fases.
  • Función 50N/51N: Tres unidades de sobreintensidad instantánea y temporizada de neutro.
  • Función 50Ns/51Ns: Una unidad de sobreintensidad instantánea y temporizada de neutro sensible.
  • Función 50Q/51Q: Tres unidades de sobreintensidad instantánea y temporizada de secuencia inversa.
  • Función 67: Tres unidades de sobreintensidad direccional de fases
  • Función 67N: Una unidad de sobreintensidad direccional de neutro
  • Función 67Ns: Una unidad de sobreintensidad direccional de neutro sensible
  • Función 67Q: Una unidad de sobreintensidad direccional de secuencia inversa
  • Función 67P: Una unidad de sobreintensidad direccional de secuencia directa
  • Función 67Na: Protección de sobreintensidad direccional de neutro aislado y neutro compensado
  • Función 85-67N/67Q: Esquemas de protección para sobreintensidad de tierra
  • Función 51V: Protección de sobreintensidad de fases dependiente de la tensión
  • Función 27: Tres unidades de mínima tensión
  • Función 59: Tres unidades de sobretensión
  • Función 64/59N: Dos unidades de sobretensión de neutro
  • Función 47: Protección de sobretensión de secuencia inversa
  • Función 81M/81m/81D: Cuatro unidades de protección de máxima, mínima y derivada de frecuencia
  • Función 50/62BF: Protección de fallo de interruptor
  • Función 46: Unidad de fase abierta
  • Función 61: Unidad de detección de intensidad residual
  • Función 25: Unidad de comprobación de sincronismo
  • Función 78: Unidad de salto de vector
  • Función 49: Unidad de imagen térmica
  • Función 26: Unidad de imagen térmica de Hot Spot
  • Función 50/51OL: Unidades de sobrecarga
  • Función 32P/Q: Unidad direccional de potencia
  • Función 37: Tres unidades de mínima intensidad de fases
  • Función 87N: Unidad de faltas a tierra restringidas
  • Función Cold-Load Pick-Up: Unidad de carga fría
  • Función 2: Unidad de discordancia de polos
  • Función 60CT: Supervisión de las medidas de intensidad
  • Función 60VT: Detector de fallo fusible
  • Función 79: Unidad de reenganchador (Recierre)
  • Función 50D: Unidad de detección de intensidad
  • Función 86: Bloqueo de cierre
  • Número excesivo de disparos
  • Vigilancia de circuitos de maniobra
  • Simulador integrado
  • Supervisión de interruptor
  • Localizador de faltas
  • Registro oscilográfico
  • Entradas y salidas

  • Entradas digitales: 8 – 25 – 44 – 63 – 82 (según modelo)
  • Salidas digitales: 6 – 12 – 18 – 24 – 30 – 44 (según modelo)
  • Salidas de disparo: 2
  • Salidas de cierre: 2
  • Convertidores de entrada: 2
  • Puertos de comunicación

  • Puerto frontal RS232
  • Puerto frontal USB
  • Puertos posteriores fibra óptica con conector ST (número según modelo)
  • Puertos posteriores Ethernet (Número según modelo)
  • Puertos posteriores RS232/RS485 (Número según modelo)
  • Protocolos de comunicación

  • IEC-61850
  • PROCOME3.0
  • DNP3.0 (Serie y Ethernet)
  • Modbus (Serie y Ethernet)
  • Documentación del equipo:

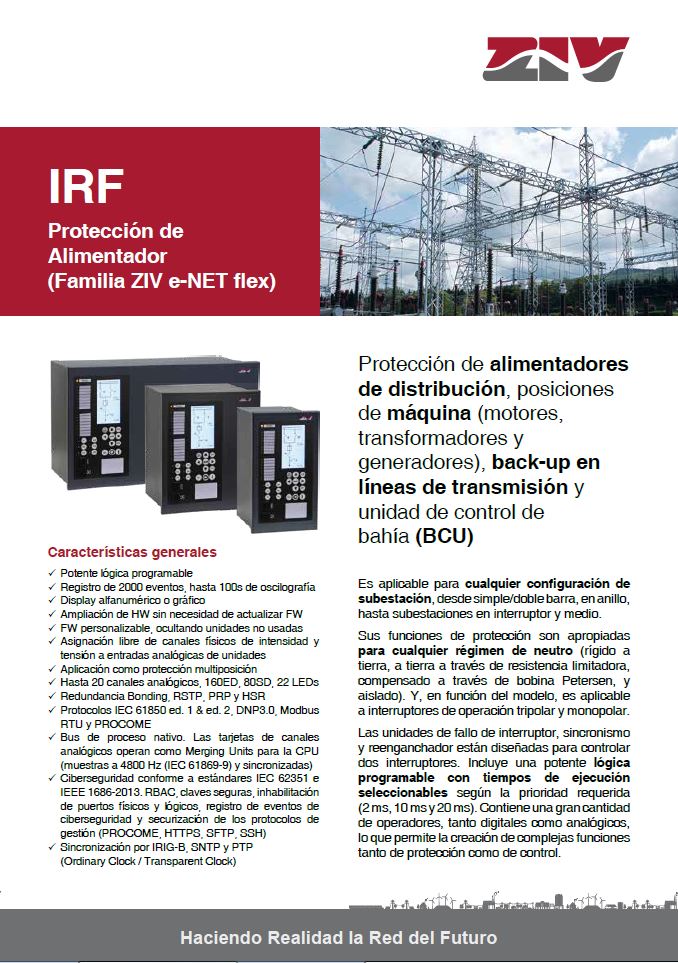

    Equipo de protección y control de Feeder con IEC-61850 Ed.2: IRF

    El relé IRF es aplicable a cualquier configuración de subestación, desde simple a doble barra, en anillo, hasta subestaciones de interruptor y medio. Sus funciones de protección son apropiadas para cualquier régimen de neutro (rígido a tierra, a tierra a través de resistencia limitadora, compensado a través de bobina Petersen y aislado). Las unidades de fallo de interruptor, sincronismo y reenganchador están diseñadas para controlar dos interruptores. Incluye una potente lógica programable con tiempos de ejecución seleccionables según la prioridad requerida (2ms, 10ms y 20ms). Contiene gran cantidad de operadores, tanto digitales como analógicos, lo que permite la creación de complejas funciones tanto de protección como de control.

    Características generales

    • Registro de 2000 eventos y hasta 100s de oscilografía
    • Bus de proceso nativo. Las tarjetas de canales analógicos operan como Mergin Units para la CPU
    • Ciberseguridad conforme a estándares IEC 62351 e IEEE 1686-2013.
    • Sincronización IRIG-B, SNTP y PTP
    • 2 puertos delanteros en USB
    • 2 puertos serie y 4 puertos para comunicación ethernet (con interfaces FO monomodo y multimodo, RS232/RS485 o RJ45)
    • Velocidad seleccionable de 1×64 kbit/s hasta 2Mbit/s
    • Comunicación con multiplexores SDH mediante C37.94 o el convertidor optico eléctrico de ZIV modelo F2MUX que incorpora interfaces de salida G.703 y V.35
    • Intercambio entre extremos de hasta 16 señales digitales para implementar esquemas de protección.

    Funciones de protección

    • Función 50/51: Tres unidades de sobreintensidad instantánea y temporizada de fases.
    • Función 50N/51N: Tres unidades de sobreintensidad instantánea y temporizada de neutro.
    • Función 50Ns/51Ns: Una unidad de sobreintensidad instantánea y temporizada de neutro sensible.
    • Función 51Ns EPTR_C: Unidad de sobreintensidad temporizada de neutro sensible con curva EPTR_C.
    • Función 50Q/51Q: Tres unidades de sobreintensidad instantánea y temporizada de secuencia inversa.
    • Función 50G/51G: Tres unidades de sobreintensidad instantánea y temporizada de neutro. (medida canal de tierra).
    • Función 51Ni/C: Unidad de sobreintensidad temporizada de neutro aislado/compensado
    • Función 50V: Protección de sobreintensidad instantánea de fases dependiente de la tensión
    • Función 51V: Protección de sobreintensidad temporizada de fases dependiente de la tensión
    • Función 67: Tres unidades de sobreintensidad direccional de fases
    • Función 67N: Una unidad de sobreintensidad direccional de neutro
    • Función 67G: Unidad direccional de tierra
    • Función 67Ns: Una unidad de sobreintensidad direccional de neutro sensible
    • Función 67P: Unidad de sobreintensidad direccional de secuencia directa
    • Función 67Q: Una unidad de sobreintensidad direccional de secuencia inversa
    • Función 67Ni/C: Protección de sobreintensidad direccional de neutro aislado y neutro compensado
    • Función 85-67N/67Q: Esquemas de protección para sobreintensidad de tierra
    • Función 50FD: Detector de falta. Selector de fases
    • Función 46: Unidad de fase abierta
    • Función 37: Mínima intensidad de fases
    • Función 27: Tres unidades de mínima tensión
    • Función 59: Tres unidades de sobretensión
    • Función 59N: Unidades de sobretensión de neutro
    • Función 64: Unidades de sobretensión de tierra
    • Función 47: Protección de sobretensión de secuencia inversa
    • Función 49: Unidad de imagen térmica
    • Función 81M/81m/81D: Cuatro unidades de protección de máxima, mínima y derivada de frecuencia
    • Función 32P/Q: Unidad direccional de potencia
    • Función 50/62BF: Protección de fallo de interruptor
    • Función 78: Unidad de salto de vector
    • Función 59V/Hz: Sobreexcitación
    • Función 61: Unidad de detección de intensidad residual
    • Función 25: Unidad de comprobación de sincronismo
    • Función 87N: Unidad de faltas a tierra restringidas
    • Función Cold-Load Pick-Up: Unidad de carga fría
    • Función 2: Unidad de discordancia de polos
    • Función 60CT: Supervisión de las medidas de intensidad
    • Función 60VT: Detector de fallo fusible
    • Función 79: Unidad de reenganchador (Recierre)
    • Función 50D: Unidad de detección de intensidad
    • Número excesivo de disparos
    • Vigilancia de circuitos de maniobra
    • Supervisión de interruptor
    • Localizador de faltas
    • Registro oscilográfico

    Entradas, salidas y LEDs

    • Hasta 20 canales analógicos
    • Hasta 160 Entradas digitales
    • Hasta 80 Salidas digitales
    • Hasta 22 LEDs

    Protocolos de comunicación

    • IEC-61850 Ed.1 y Ed.2
    • DNP3.0
    • Modbus RTU
    • PROCOME

    Documentación del equipo:

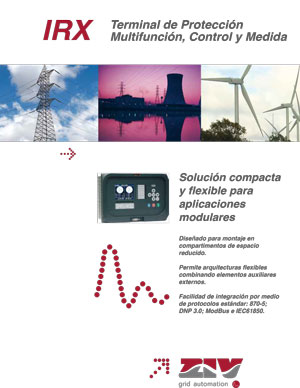

    Equipo compacto de protección y control para alimentadores: IRX

    Los equipos IRX proporcionan una solución integrada para la completa protección, control y medida de líneas aéreas, cables subterráneos y alimentadores en general, así como de respaldo de barras y transformadores. Están, además, especialmente diseñados para su montaje en compartimentos de espacio reducido.

    Funciones de protección

  • Función 50/51: Tres unidades de sobreintensidad instantánea y temporizada de fases.
  • Función 50N/51N: Tres unidades de sobreintensidad instantánea y temporizada de neutro.
  • Función 50Ns/51Ns: Una unidad de sobreintensidad instantánea y temporizada de neutro sensible.
  • Función 50Q/51Q: Tres unidades de sobreintensidad instantánea y temporizada de secuencia inversa.
  • Función 67: Tres unidades de sobreintensidad direccional de fases
  • Función 67N: Una unidad de sobreintensidad direccional de neutro
  • Función 67Ns: Una unidad de sobreintensidad direccional de neutro sensible
  • Función 67Q: Una unidad de sobreintensidad direccional de secuencia inversa
  • Función 67Na: Protección de sobreintensidad direccional de neutro aislado y neutro compensado
  • Función 85-67N/67Q: Esquemas de protección para sobreintensidad de tierra
  • Función 51V: Protección de sobreintensidad de fases dependiente de la tensión
  • Función 27: Tres unidades de mínima tensión
  • Función 59: Tres unidades de sobretensión
  • Función 64/59N: Dos unidades de sobretensión de neutro
  • Función 47: Protección de sobretensión de secuencia inversa
  • Función 81M/81m/81D: Cuatro unidades de protección de máxima, mínima y derivada de frecuencia
  • Función 50/62BF: Protección de fallo de interruptor
  • Función 46: Unidad de fase abierta
  • Función 61: Unidad de detección de intensidad residual
  • Función 25: Unidad de comprobación de sincronismo
  • Función 78: Unidad de salto de vector
  • Función 49: Unidad de imagen térmica
  • Función 32P/Q: Unidad direccional de potencia
  • Función 37: Tres unidades de mínima intensidad de fases
  • Función 87N: Unidad de faltas a tierra restringidas
  • Función Cold-Load Pick-Up: Unidad de carga fría
  • Función 2: Unidad de discordancia de polos
  • Función 60CT: Supervisión de las medidas de intensidad
  • Función 60VT: Detector de fallo fusible
  • Función 79: Unidad de reenganchador (Recierre)
  • Función 50D: Unidad de detección de intensidad
  • Número excesivo de disparos
  • Vigilancia de circuitos de maniobra
  • Supervisión de interruptor
  • Localizador de faltas
  • Registro oscilográfico
  • Entradas y salidas

  • Entradas digitales: 8 – 18 (según modelo)
  • Salidas digitales: 2 – 7 (según modelo)
  • Salidas de disparo: 1
  • Salidas de cierre: 1
  • Salidas de disparo en servicio: 1
  • Convertidores de entrada: 1
  • Puertos de comuniación

  • Puerto frontal RS232
  • Puerto frontal USB
  • Puertos posteriores fibra óptica con conector ST (número según modelo)
  • Puertos posteriores Ethernet (Número según modelo)
  • Puertos posteriores RS232/RS485 (Número según modelo)
  • Protocolos de comunicación

  • IEC-61850
  • PROCOME3.0
  • DNP3.0 (Serie y Ethernet)
  • Modbus (Serie y Ethernet)
  • Documentación del equipo:

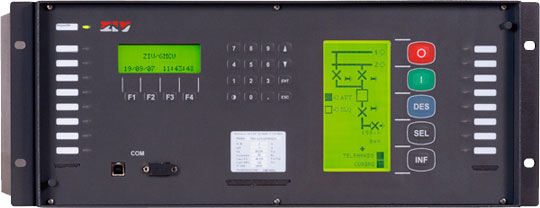

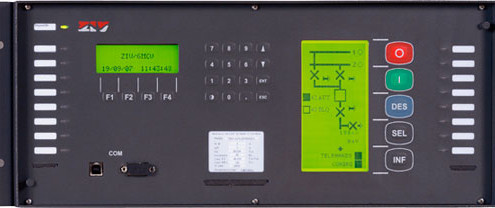

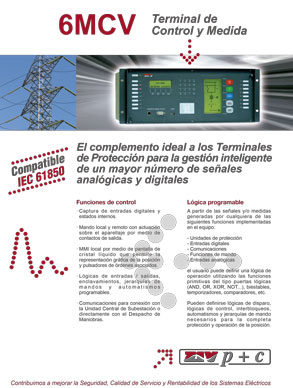

    Equipo de control y medida: 6MCV

    El equipo 6MCV se presenta como complemento ideal a los terminales de protección para la gestión inteligente de un mayor número de señales analógicas y digitales.

    Características generales

  • Lógica programable
  • Vigilancia de circuitos de maniobra
  • Selección de la secuencia de fases
  • Señalización óptica
  • Sincronización horaria
  • Registro de sucesos y anotación programable de medidas
  • Registro de histórico de medidas
  • Supervisión de la tensión de alimentación
  • Display alfanumérico y teclado
  • Display gráfico
  • Entradas y salidas virtuales
  • Autodiagnóstico y vigilancia
  • Entradas y salidas

  • Entradas digitales: 8 – 25 – 44 – 63 – 82 (según modelo)
  • Salidas digitales: 10 – 16 – 22 – 28 – 34 (según modelo)
  • Convertidores de entrada: 2 – 4 – 8 (según modelo)
  • Puertos de comunicación

  • Puerto frontal RS232
  • Puerto frontal USB
  • Puertos posteriores fibra óptica con conector ST (número según modelo)
  • Puertos posteriores Ethernet (Número según modelo)
  • Puertos posteriores RS232/RS485 (Número según modelo)
  • Protocolos de comunicación

  • IEC-61850
  • PROCOME3.0
  • DNP3.0 (Serie y Ethernet)
  • Modbus (Serie y Ethernet)
  • Documentación del equipo:
