EQUIPOS DE PROTECCIÓN PARA TRANSFORMADORES Y MÁQUINAS

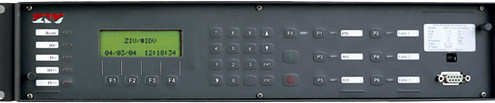

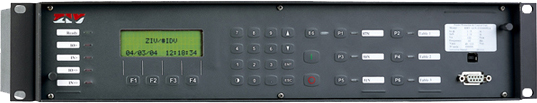

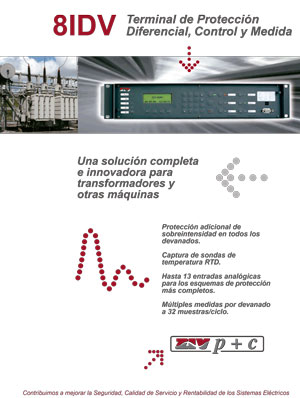

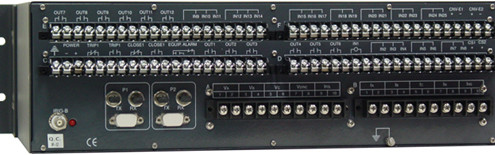

Equipo de proteccion y control diferencial de transformador: IDV

El equipo IDV incorpora las funciones necesarias para la protección, control y la medida de una posición de transformador, autotransformador, motor, generador o reactancia. Están dotados de una unidad de lógica programable que le permite al usuario definir libremente la lógica de operación tanto de las funciones de protección como las de control para adaptarlas al sistema sobre el que se aplican. Está diseñado para proteger tanto las faltas internas de la máquina protegida como las producidas dentro de la zona de influencia de los TIs asociados.

Funciones de protección

  • Función 87T: Tres unidades de protección diferencial trifásica con frenado porcentual y frenado/bloqueo por armónicos.
  • Función 87/50: Tres unidades de protección diferencial instantánea sin frenado.
  • Función 87N: Unidad de faltas a tierra restringidas.
  • Función 50P/51P: Unidades de sobreintensidad instantáneas y temporizadas de fase para cada uno de los devanados.
  • Función 50N/51N: Unidad de sobreintensidad instantánea y temporizada de neutro para cada uno de los devanados.
  • Función 50Q/51Q: Unidades de sobreintensidad instantáneas y temporizadas de secuencia inversa para cada uno de los devanados.
  • Función 50G/51G: Unidades de sobreintensidad instantáneas y temporizadas para la puesta a tierra de cada uno de los devanados.
  • Función 49/49G: Unidades de imagen térmica independientes para cada devanado.
  • Función 24 o 59V/Hz: Protección de sobreexcitación.
  • Función 81M/81m/81D: Unidades de frecuencia (máxima, mínima y derivada de frecuencia).
  • Función 27: Unidades de subtensión de fase.
  • Función 59: Unidades de sobretensión de fase.
  • Función 64/59N: Unidades de sobretensión de neutro.
  • Función 50/62BF: Unidades de fallo interruptor independientes para el interruptor de cada devanado.
  • Función 67N: Unidades direccionales.
  • Función 50FA: Unidades de sobreintensidad del terciario.
  • Función 51V: Unidades de sobreintensidad de fases dependiente de la tensión.
  • Función 21/21N: Unidades de protección de distancia.
  • Función 50SUP: Supervisión de sobreintensidad para protección de distancia.
  • Función 60VT: Detector de fallo fusible.
  • Función 68/78: Detector de oscilación de potencia.
  • Unidad de carga fría.
  • Detector de falta externa.
  • Registro oscilográfico.
  • Entradas y Salidas

  • Entradas digitales para modelo de dos devanados: 8 – 25 – 44 según modelo
  • Salidas digitales para modelo de dos devanados: 6 – 12 – 18 según modelo
  • Entradas digitales para modelo de tres devanados: 11 – 28 – 37 según modelo
  • Salidas digitales para modelo de tres devanados: 12 – 18 – 44 según modelo
  • Salidas de disparo: 4 para modelos de dos devanados y 6 para modelos de tres devanados.
  • Convertidores de entrada: 2
  • Puertos de comunicación

  • Puerto frontal RS232
  • Puerto frontal USB
  • Puertos posteriores fibra óptica con conector ST (número según modelo)
  • Puertos posteriores Ethernet (Número según modelo)
  • Puertos posteriores RS232/RS485 (Número según modelo)
  • Protocolos de comuncación

  • IEC-61850
  • PROCOME3.0
  • DNP3.0 (Serie y Ethernet)
  • Modbus (Serie y Ethernet)
  • Documentación del equipo:

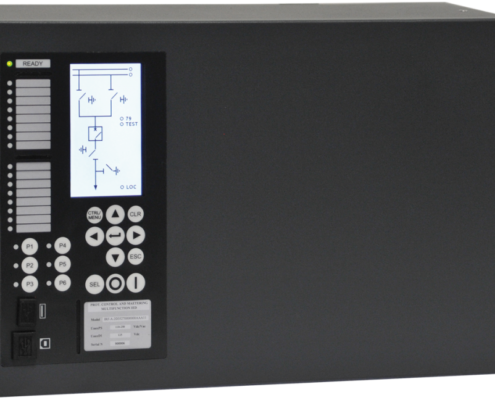

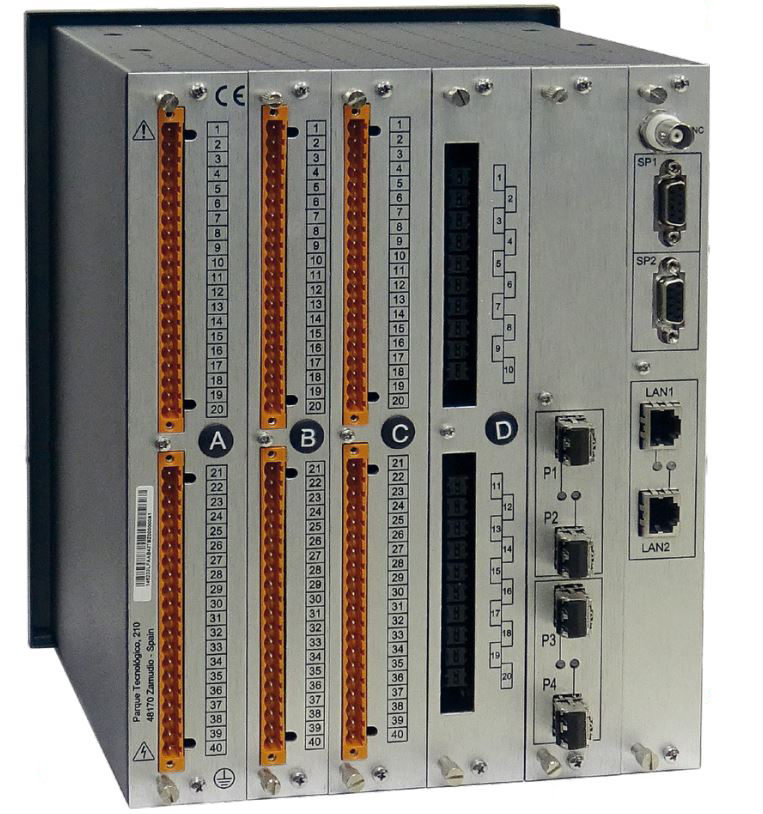

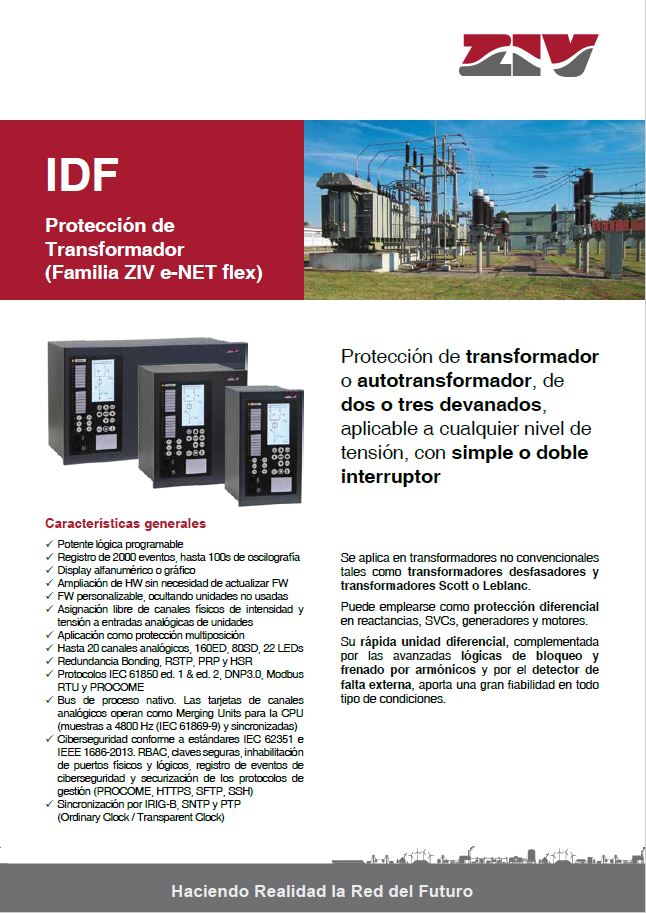

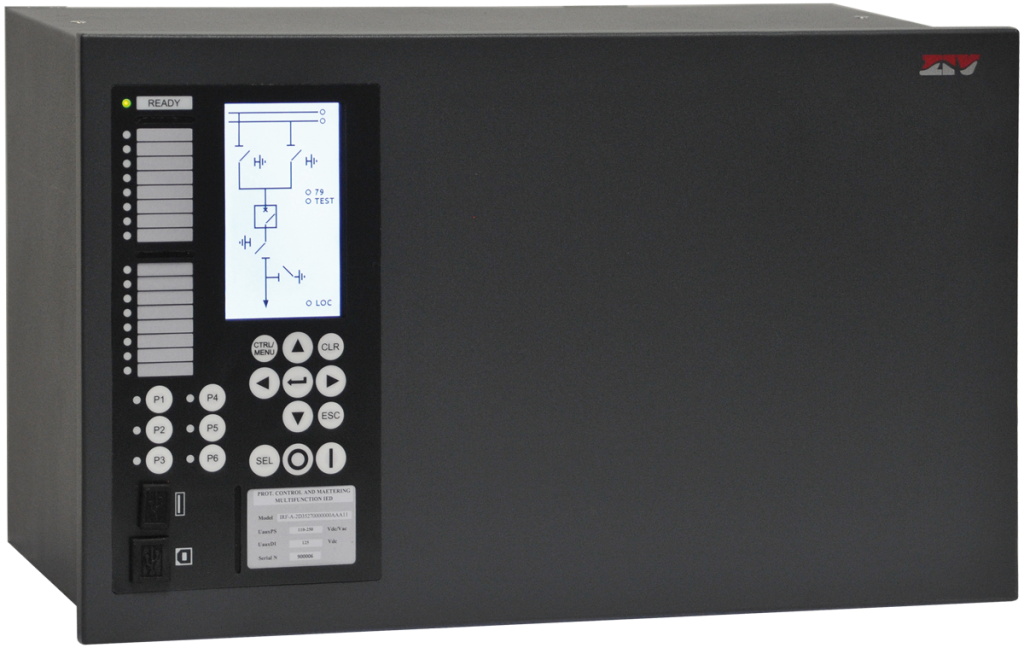

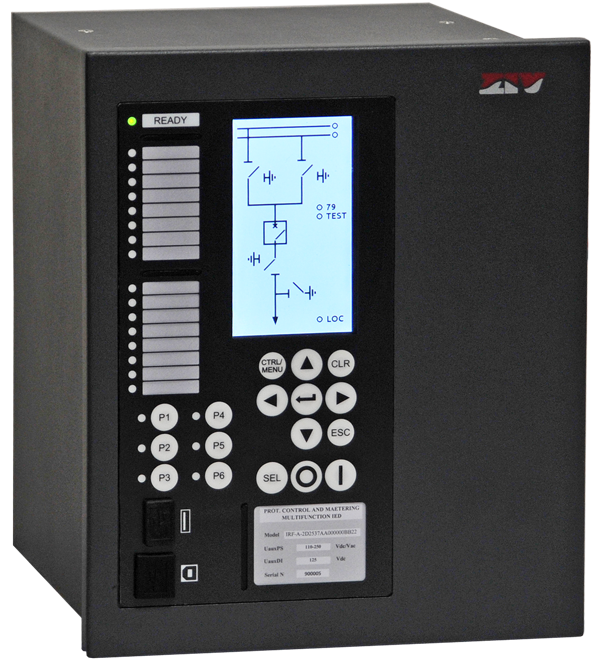

    Equipo de proteccion y control diferencial de transformador: IDF

    El equipo IDF incorpora las funciones necesarias para la protección, control y la medida de una posición de transformador, autotransformador de dos o tres devanados, motor, generador o reactancia para cualquier nivel de tensión. Con certificado IEC-61850 Ed.2. Su rápida unidad diferencial, complementada por avanzadas lógicas de bloqueo y frenado por armónicos y por el detector de falta externa, aporta una gran fiabilidad en todo tipo de condiciones.

    Funciones de protección

    • Función 87: Una unidad Diferencial trifásica con frenado porcentual y frenado/bloqueo por armónicos.
    • Función 87/50: Una unidad de protección diferencial instantánea sin frenado.
    • Función 87/50FD: Una unidad de detector de falta
    • Función 87P: Detector de falta externa
    • Función 87N: Tres unidades protección de faltas a tierra restringidas.
    • Función 50P/51P: Unidades de sobreintensidad instantáneas y temporizadas de fase para cada uno de los devanados.
    • Función 50N/51N: Unidad de sobreintensidad instantánea y temporizada de neutro para cada uno de los devanados.
    • Función 50Q/51Q: Unidades de sobreintensidad instantáneas y temporizadas de secuencia inversa para cada uno de los devanados.
    • Función 50G/51G: Unidades de sobreintensidad instantáneas y temporizadas para la puesta a tierra de cada uno de los devanados.
    • Función 50STUB: Unidad de protección de calle (Stub Bus Protection).
    • Función 50V: Unidad de sobreintensidad instantánea dependiente de la tensión.
    • Función 51V: Unidades de sobreintensidad de fases dependiente de la tensión.
    • Función 67: Unidad direccional de fases.
    • Función 67N: Unidades direccionales.
    • Función 67G: Unidad direccional de tierra.
    • Función 67P: Unidad direccional de secuencia directa.
    • Función 67Q: Unidad direccional de secuencia inversa.
    • Bloqueo de armónicos.
    • Función 49W: Unidades de imagen térmica de devanado.
    • Función 49G: Unidades de imagen térmica independientes para cada devanado.
    • Función 26: Unidad de imagen térmica de Hot Spot.
    • Función 50OL: Sobreintensidad instantánea de sobrecarga.
    • Función 51OL: Sobreintensidad temporizada de sobrecarga.
    • Función 27: Unidades de subtensión de fase.
    • Función 59: Unidades de sobretensión de fase.
    • Función 59N: Unidades de sobretensión de neutro.
    • Función 64: Unidades de sobretensión de tierra.
    • Función 59V/Hz: Protección de sobreexcitación.
    • Función 81M/81m/81D: Unidades de frecuencia (máxima, mínima y derivada de frecuencia).
    • Función 50BF: Unidades de fallo interruptor independientes para el interruptor de cada devanado.
    • Función 21/21N: Unidades de protección de distancia.
    • Función 50SUP: Supervisión de sobreintensidad para protección de distancia.
    • Función 60VT: Detector de fallo fusible.
    • Función 68/78: Detector de oscilación de potencia.
    • Función 60CT: Supervisión de TI.
    • Función 3: Supervisión de hasta 12 bobinas,
    • Supervisión de interruptor, Selector de fases, Detector de polo abierto.
    • Función 2: Discordancia de polos
    • Detector de línea muerta, Detector de saturación, lógica de disparo.

    Características principales

    • Registro de 2000 eventos con hasta 100s de oscilografía
    • Totalmente modular
    • Asignación libre de canales físicos de intensidad y tensión a entrada analógicas de unidades
    • Aplicación como protección multiposición
    • Bus de proceso nativo. Las tarjetas de canales analógicos operan como Mergin Units para la CPU
    • Ciberseguridad conforme a estándares IEC 62351 e IEEE 1686-2013. RBAC, claves seguras, inhabilitación de puertos físicos y lógicos, registro de eventos de ciberseguridad y securización de protocolos de gestión.
    • Sincronización por IRGI-B, SNTP y PTP

    Entradas, salidas y LEDs

    • Hasta 20 canales analógicos
    • Hasta 160 Entradas digitales
    • Hasta 80 Salidas digitales
    • Hasta 22 LEDs

    Protocolos de comuncación

    • IEC-61850 Ed. 1 y Ed. 2
    • DNP3.0
    • Modbus RTU
    • PROCOME

    Documentación del equipo:

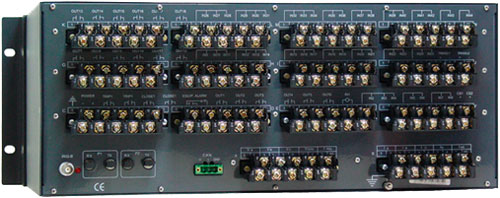

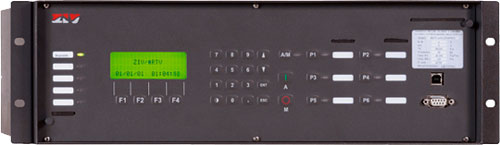

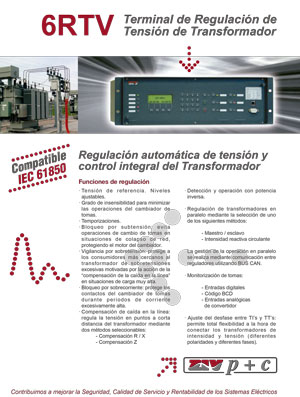

    Regulador de tensión de transformador: 6RTV

    El equipo 6RTV integra las funciones para la regulación de la tensión de los transformadores de potencia a partir del control del cambiador de tomas. Es de aplicación en aquellos casos en los que se quiere mantener la tensión dentro de un valor constante sin interrumpir el servicio.

    Características Generales

  • Función 90: Regulación automático de tensión
  • Retardos a la operación ajustables
  • Control remoto de la tensión de referencia (consigna)
  • Eliminación de la temporización a la operación
  • Funcionamiento automático/manual
  • Funcionamiento local/remoto
  • Compundaje de corriente
  • Compundaje de reactiva
  • Desfase de conexión de TT’s y TI’s
  • Relación toma/tensión
  • Salidas de maniobra por pulso o por nivel
  • Bloqueos del regulador por tensión fuera de rango
  • Señalización y supervisión de tomas
  • Detección de inversión de potencia
  • Registro de bandas de tensión
  • Contadores de maniobras
  • Operación de hasta 5 transformadores en paralelo
  • Registro oscilográfico

    Entradas y Salidas

  • Entradas digitales: 8 – 25 – 44 (según modelo)
  • Salidas digitales: 6 – 12 – 18 (según modelo)
  • Salidas de disparo: 4 Subir/ Bajar Toma
  • Convertidores de entrada: 0 – 2 – 4 (según modelo)
  • Puertos de comunicación

  • Puerto frontal RS232
  • Puerto frontal USB
  • Puertos posteriores fibra óptica con conector ST (número según modelo)
  • Puertos posteriores Ethernet (Número según modelo)
  • Puertos posteriores RS232/RS485 (Número según modelo)
  • Protocolos de comuncación

  • IEC-61850
  • PROCOME3.0
  • DNP3.0 (Serie y Ethernet)
  • Modbus (Serie y Ethernet)
  • Documentación del equipo:

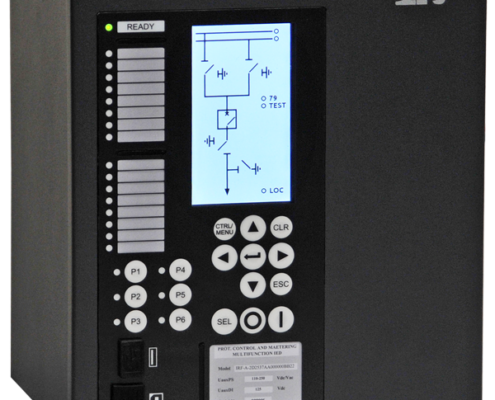

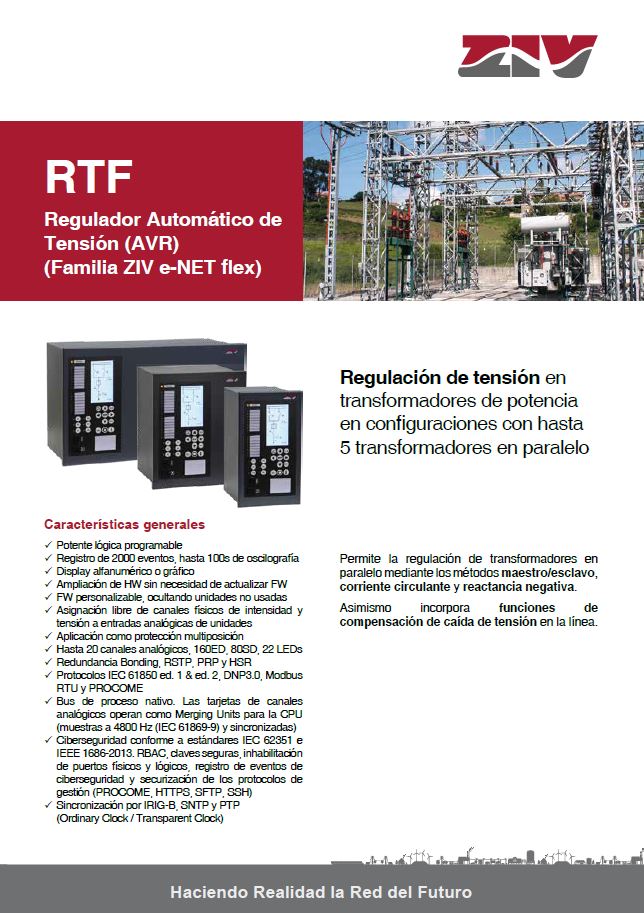

    Regulador de tensión de transformador (AVR) con IEC 61850: RTF

    El equipo RTF integra las funciones para la regulación de la tensión de los transformadores de potencia a partir del control del cambiador de tomas. Es de aplicación en aquellos casos en los que se quiere mantener la tensión dentro de un valor constante sin interrumpir el servicio. Trabaja en configuraciones de hasta 5 transformadores en paralelo. Permite la regulación de transformadores en paralelo mediante los métodos maestro/esclavo, corriente circulante y reactancia negativa. Asímismo, incorpora funciones de compensación de caída de tensión en la línea.

    Características Generales

    • Función 90: Regulación automático de tensión
    • Retardos a la operación ajustables
    • Control remoto de la tensión de referencia (consigna)
    • Eliminación de la temporización a la operación
    • Funcionamiento automático/manual
    • Funcionamiento local/remoto
    • Compundaje de corriente
    • Compundaje de reactiva
    • Desfase de conexión de TT’s y TI’s
    • Relación toma/tensión
    • Salidas de maniobra por pulso o por nivel
    • Bloqueos del regulador por tensión fuera de rango
    • Señalización y supervisión de tomas
    • Detección de inversión de potencia
    • Registro de bandas de tensión
    • Contadores de maniobras
    • Operación de hasta 5 transformadores en paralelo
    • Registro de hasta 2000 eventos y 100s de oscilografía

    Entradas, Salidas y LEDs

    • Hasta 20 canales analógicos
    • Hasta 160 entradas digitales
    • Hasta 80 salidas digitales
    • Hasta 22 LEDs

    Puertos de comunicación

    • 2 Puertos USB en la parte frontal
    • 2 Puertos serie en la parte posterior
    • 4 Puertos ethernet en la parte posterior
    • Canales físicos en RJ45, fibra óptica con conectores ST, RS232/RS485, etc.

    Protocolos de comuncación

    • IEC-61850 Ed.1 y Ed.2
    • DNP3.0
    • Modbus RTU
    • PROCOME

    Documentación del equipo:

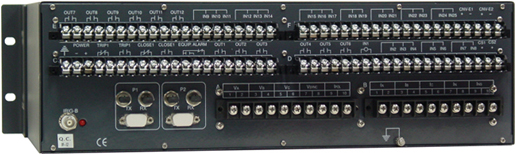

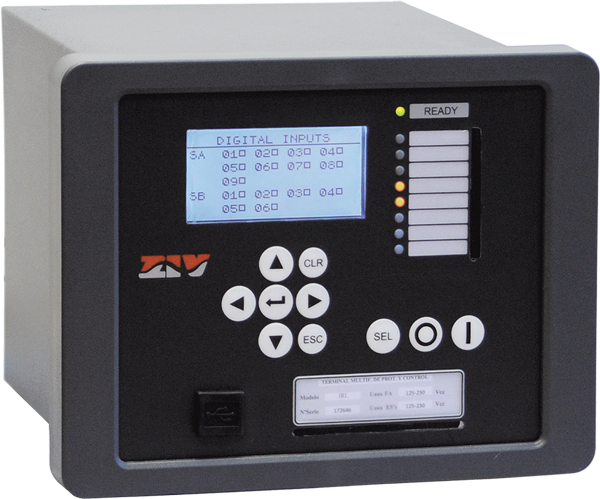

    Equipo de protección y control de motor para sistemas de MT e industria: IRL-M

    Los equipos IRL-M son de aplicación usual en líneas de media tensión, transformadores, generadores, motores y alimentadores en general, donde se requiere una protección completa de la posición, así como también tiene un uso adecuado en aplicaciones de alta tensión operando como relé de backup.

    Son equipos que cuentan con la más avanzada tecnología digital basada en potentes microprocesadores que incorporan, en función del modelo seleccionado, protección de sobreintensidad direccional y no direccional, sobretensión, subtensión, sobre / subfrecuencia, sincronismo, inversión de potencia, imagen térmica y reenganchador entre otras muchas unidades de protección adecuadas para sistemas con conexión de neutro rígido a tierra, neutro a tierra a través de impedancia, neutro aislado o neutro resonante.

    Funciones de protección

    • Función 50: Unidad de protección de sobreintensidad instantánea de fases
    • Función 51:  Unidad de protección de sobreintensidad temporizadas de fases
    • Función 50N: Unidad de protección de sobreintensidad instantánea de neutro
    • Función 51N: Unidad de protección de sobreintensidad temporizada de neutro
    • Función 50G: Unidad de protección de sobreintensidad instantánea de tierra
    • Función 51G: Unidad de protección de sobreintensidad temporizada de tierra
    • Función 50Q: Unidad de protección de sobreintensidad instantánea de secuencia inversa
    • Función 51Q: Unidad de protección de sobreintensidad temporizada de secuencia inversa
    • Función 50Ns: Unidad de protección de sobreintensidad instantánea de neutro sensible
    • Función 51Ns: Unidad de protección de sobreintensidad temporizada de neutro sensible
    • Función 51Ns EPTR_C: Unidad de protección de sobreintesidad temporizada de neutro sensible con curva EPTR_C
    • Función 87N: Faltas a tierra restringidas
    • Función 50V: Unidad de protección de sobreintensidad instantánea dependiente de la tensión
    • Función 51V: Unidad de protección de sobreintensidad temporizada dependiente de la tensión
    • Función 51LR: Unidad de rotor bloqueado
    • Función 50S: Unidad de rotor bloqueado durante el arranque
    • Función 14: Reaceleración y rearranque
    • Función 48: Tiempo de arranque excesivo
    • Función 66: Número de arranques
    • Función 50FD: Detector de falta
    • Selector de fases
    • Función 46: Unidad de fase abierta
    • Función 37: Mínima intensidad de fases
    • Función 27: Subtensión de fases
    • Función 59: Sobretensión de fases
    • Función 49: Unidad de imagen térmica
    • Función 81M: Sobrefrecuencia
    • Función 81m: Subfrecuencia
    • Función 81D: Derivada de frecuencia
    • Función 32P/Q: Unidad direccional de potencia activa/reactiva
    • Función 50BF: Unidad de fallo de interruptor
    • Unidad de carga fría
    • Función 59V/Hz: Sobreexcitación
    • Función 60VT: Supervisión de medidas de tensión y fallo fusible
    • Función 60CT: Supervisióin de medidas de intensidad
    • Función 3: Supervisión de bobinas
    • Supervisión de interruptor
    • Función 2: Discrepancia de polos
    • Detector de polo abierto
    • Detector de línea muerta
    • Detector de saturación
    • Bloqueo de armónicos
    • Calendario
    • Unidad RTD

    Entradas y Salidas

    • Entrada de tensión
    • 2 entradas RTD
    • 4 entradas de intensidad
    • Hasta 15 Entradas digitales
    • Hasta 8 Salidas digitales
    • Contacto de alarma
    • Convertidor de entrada

    Puertos de comunicación

    • Puerto frontal: RS232
    • Puerto posterior: Comunicaciones serie Fibra Óptica, RS232, RS485 y/o Ethernet RJ45 y RJ45
    • Puerto IRIG-B

    Protocolos de comuncación

    • IEC-61850 Ed. 1
    • DNP3.0
    • Modbus RTU
    • PROCOME

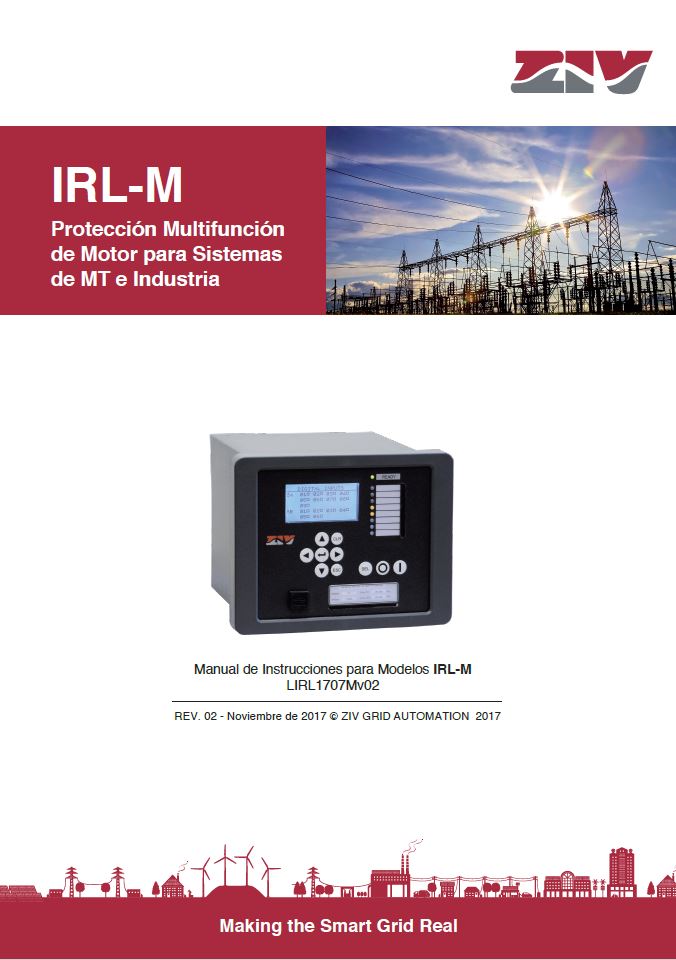

    Documentación del equipo:

    CONTACTA CON NOSOTROS PARA SOLICITAR EL CATÁLOGO

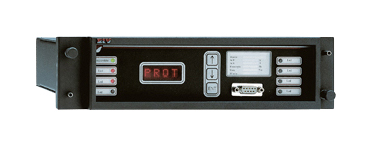

    Equipo de protección multifunción para motores: MXI

    Las protecciones MXI son de aplicación en todas aquellas instalaciones en las que se precisa de una protección fiable de motores de media y alta tensión, así como de generadores de pequeña y mediana potencia. Los equipos MXI, incorporan las funciones de protección necesarias para asegurar el despeje rápido y efectivo de faltas, y otras funciones adicionales, que facilitan información que permitan asegurar el futuro correcto funcionamiento de las máquinas.

    Funciones de protección

    • Función 50: Unidad de protección de sobreintensidad de fases
    • Función 50N: Unidad de protección de sobreintensidad de neutro
    • Función 46: Protección contra desequilibrio de intensidades
    • Función 49: Unidad térmica
    • Función 51RB: Unidad de detección de rotor bloqueado
    • Función 66: Excesivo número de arranques
    • Función 37: Mínima intensidad
    • Vigilancia de los circuitos de maniobra
    • Supervisión de interruptor (KA2) y excesivo número de disparos
    • Tres (3) tablas de ajuste
    • Unidades de tiempo con curvas IEC
    • Registro de sucesos e históricos de medidas
    • Registro oscilográfico (Formato COMTRADE)

    Entradas y Salidas

    • 2Entradas digitales configurables
    • 2 Salidas digitales configurables
    • Entradas analógicas de medida para tensión e intensidad

    Puertos de comunicación

    • Puerto frontal: RS232
    • Puerto posterior: Fibra Óptica, RS232 o RS485

    Protocolos de comuncación

    • PROCOME3.0
    • Modbus RTU

    Documentación del equipo:
