EQUIPOS DE PROTECCIÓN PARA LÍNEAS DE TRANSMISIÓN

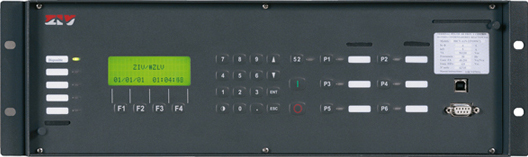

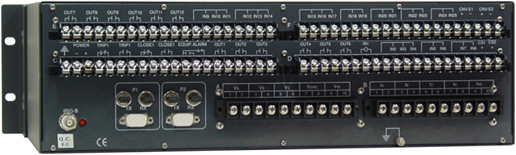

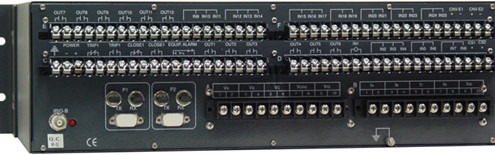

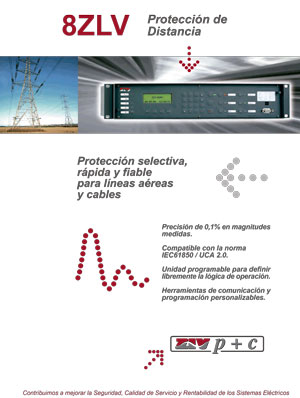

Equipo de protección y control de línea: 8ZLV

El equipo de protección y control de distancia 8ZLV se utiliza normalmente para líneas de transmisión. Es un equipo multifunción e incorpora un sistema de funciones de protección propias de líneas de transmisión. Se aplica tanto para cables subterráneos como aéreos, tengan o no compensación en serie.

Funciones de protección

  • Función 21/21N: Protección de distancia de hasta 5 zonas reversibles con 6 unidades de medida independientes para cada zona.
  • Función 50SUP: Sobreintensidad para supervisión de unidades de distancia.
  • Función 68/78: Lógica de bloqueo y/o disparo por oscilación de potencia.
  • Función 25: Dos unidades de sincronismo.
  • Función 79: Dos unidades de recierre mono/tripolar.
  • Función 50FI: Dos unidades de fallo de interruptor.
  • Función 50F: Tres unidades de sobreintensidad instantánea de fases.
  • Función 50N: Tres unidades de sobreintensidad instantánea de neutro.
  • Función 50Q: Tres unidades de sobreintensidad instantánea de secuencia inversa.
  • Función 51F: Tres unidades de sobreintensidad temporizada de fases.
  • Función 51N: Tres unidades de sobreintensidad temporizada de neutro.
  • Función 51Q: Tres unidades de sobreintensidad temporizada de secuencia inversa.
  • Función 67: Unidad direccional de fases.
  • Función 67N: Unidad direccional de neutro.
  • Función 67Q: Unidad direccional de secuencia inversa.
  • Función 46: Unidad de fase abierta.
  • Función 49: Unidad de imagen térmica.
  • Función 50STU: Protección de calle.
  • Función 59: Tres unidades de sobretensión de fases.
  • Función 27: Tres unidades de subtensión de fases.
  • Función 59N: Tres unidades de sobretensión de neutro.
  • Función 81M: Tres unidades de sobrefrecuencia.
  • Función 81m: Tres unidades de subfrecuencia.
  • Función 81D: Tres unidades de derivada de frecuencia.
  • Función 60VT: Detector de fallo fusible.
  • Función 50SOF: Detector de cierre sobre falta.
  • Función 27WI: Protección Week infeed.
  • Función 3: Supervisión de circuitos de maniobra.
  • Función 2: Discordancia de polos.
  • Localizador de faltas.
  • Registro oscilográfico.
  • Esquemas de protección para unidades de sobreintensidad.
  • Esquemas de protección para unidades de distancia.
  • Número de entradas y salidas digitales

  • Modelo básico: 10 Entradas y 10 Salidas
  • Modelo estándar: 22 Entradas y 23 Salidas
  • Modelo ampliado: 34 Entradas y 36 Salidas
  • Modelo estándar Int. y medio: 25 Entradas y 31 Salidas
  • Modelo ampliado con entradas de corriente: 39 Entradas y 29 Salidas y 2 convertidores de entrada (4-20mA)
  • Modelo completo: 37 Entradas y 44 Salidas
  • Protocolos de comunicación

  • IEC-61850
  • PROCOME 3.0
  • Modbus (Serie y Ethernet)
  • DNP3.0 (Serie y Ethernet)
  • Puertos de comunicación

  • RS232 Frontal
  • USB Frontal
  • Fibra óptica de cristal con conectores ST
  • RS232/RS485
  • Ethernet
  • Documentación del equipo:

    Catálogo del equipo

    Selección del Modelo

    Manual de Instrucciones

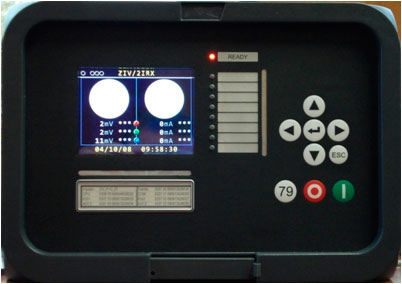

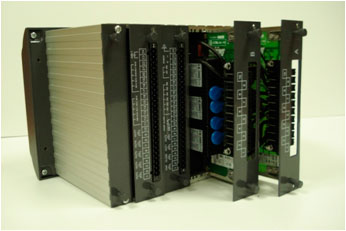

    Equipo de protección y control diferencial de línea: 2DLX

    El equipo de protección y control DLX, integra las funciones de protección requeridas para realizar la diferencial de línea. Es un equipo compacto y con una tecnología muy innovadora. Los sistemas DLX son de aplicación en líneas de Alta y Media tensión ya sean aéreas, subterráneas o mixtas.

    Funciones de protección

  • Función 87L: Protección diferencial de fases.
  • Función 87N: Protección diferencial de neutro.
  • Función 87Q: Protección diferencial de secuencia inversa.
  • Función 87P: Comparación direccional de fases.
  • Función 87PN: Comparación direccional de neutro.
  • Función 87PQ: Comparación direccional de secuencia inversa.
  • Función 50F: Tres unidades de sobreintensidad instantánea de fases.
  • Función 50N: Tres unidades de sobreintensidad instantánea de neutro.
  • Función 50Q: Tres unidades de sobreintensidad instantánea de secuencia inversa.
  • Función 50Ns: Tres unidades de sobreintensidad instantánea de neutro sensible.
  • Función 51F: Tres unidades de sobreintensidad temporizada de fases.
  • Función 51N: Tres unidades de sobreintensidad temporizada de neutro.
  • Función 51Q: Tres unidades de sobreintensidad temporizada de secuencia inversa.
  • Función 51Ns: Tres unidades de sobreintensidad temporizada de neutro sensible.
  • Función 67: Unidad direccional de fases.
  • Función 67N: Unidad direccional de neutro.
  • Función 67Q: Unidad direccional de secuencia inversa.
  • Función 67Ns: Unidad direccional de neutro sensible.
  • Función 85-67: Esquemas de protección para unidades de sobreintensidad.
  • Función 46: Unidad de fase abierta.
  • Función 49: Unidad de imagen térmica.
  • Función 59: Tres unidades de sobretensión de fases.
  • Función 27: Tres unidades de subtensión de fases.
  • Función 59N: Dos unidades de sobretensión de neutro.
  • Función 81M: Cuatro unidades de sobrefrecuencia.
  • Función 81m: Cuatro unidades de subfrecuencia.
  • Función 81D: Cuatro unidades de derivada de frecuencia.
  • Función 50BF: Unidad de fallo de interruptor.
  • Función 60VT: Detector de fallo fusible.
  • Función 25: Unidad de comprobación de sincronismo.
  • Función 79: Reenganchador (Recierre).
  • Función 3: Supervisión de circuitos de maniobra.
  • Función 2: Discordancia de polos.
  • Localizador de faltas (un extremo y dos extremos).
  • Detección de línea muerta.
  • Unidad de carga fría.
  • Supervisión de TI.
  • Supervisión de interruptor.
  • Registro oscilográfico.
  • Número de entradas y salidas

  • Salidas de disparo: 1 o 3 salidas
  • Salidas de cierre: 1 salida
  • Entradas digitales: 8 o 18 entradas
  • Salidas digitales: 2, 7 o 9 salidas
  • Puertos de comunicación

  • RS232 Frontal
  • USB Frontal
  • 2 puertos de fibra óptica monomodo con conector ST (alcance 20km sin repetidores)
  • Fibra óptica multimodo de cristal con conectores ST
  • RS232/RS485
  • Ethernet
  • Protocolos de comunicación

  • IEC-61850
  • PROCOME 3.0
  • Modbus (Serie y Ethernet)
  • DNP3.0 (Serie y Ethernet)
  • Documentación del equipo:

    Catálogo del equipo

    Selección del Modelo

    Manual de Instrucciones

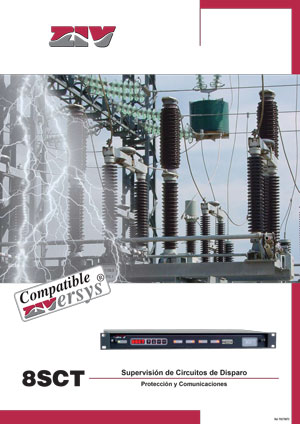

    Equipo de vigilancia de circuitos de disparo: 8SCT

    El equipo 8SCT realiza la supervisión de la continuidad eléctrica del circuito de disparo o cierre del interruptor. Esta supervisión se realiza normalmente en los interruptores de alta y muy alta tensión. Vigila la continuidad eléctrica del circuito de disparo del interruptor, independientemente, polo a polo, y sea cual fuere el estado del mismo, es decir esté abierto o cerrado. Dispone de una temporización de 0,2 a 20 s., en pasos de 0,05 s. La temporización mínima de 200 ms. asegura que el relé no actúe indebidamente cuando el interruptor cambia de posición.

    Características Generales

  • Sincronización horaria
  • Modularidad
  • Señalizaciones locales con leds configurables
  • Display y Teclado
  • Autochequeo
  • Registro de eventos
  • Entradas y Salidas

  • 6 entradas digitales para el estado de cada polo del interruptor
  • 2 Salidas n/a independientes
  • 6 Salidas n/c independientes
  • 1 Contacto de salida conmutado
  • Puertos de comunicaciones

  • Puerto RS232 frontal
  • Puerto Fibra Óptica posterior
  • Documentación del equipo:

    Catálogo del equipo

    Selección del Modelo

    Manual de instrucciones

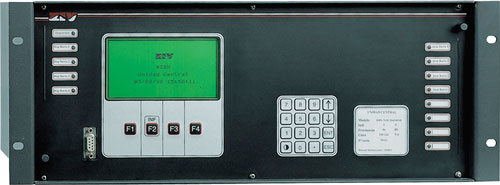

    Sistema Diferencial de barras: DBN

    El equipo denominado DBN constituye un sistema formado por equipos digitales basados en potentes microprocesadores, que incorporan funciones de protección, medida y control, para protección diferencial de barras de las subestaciones de MT, AT y Extra Alta Tensión. El sistema de protección digital diferencial de barras está integrado por una unidad central y un número determinado de equipos locales de captación de medidas. Se aplican en subestaciones de hasta cuatro barras colectoras y 28 posiciones de línea.

    Funciones de protección y control

  • Unidad diferencial con frenado porcentual
  • Unidad diferencial de supervisión
  • Unidad de alarma diferencial
  • Unidad de supervisión por mínima tensión de barra (opcional)
  • Unidad de Fallo de interruptor (con función de redisparo)
  • Unidad de supervisión de intensidad para el disparo de una posición por fallo de interruptor
  • Unidad de supervisión de intensidad para el disparo de una posición por diferencial
  • Unidad de Punto ciego
  • Reposición del bloqueo de cierre
  • Bloqueo del disparo de las diferentes barras debido a la actuación de unidades diferenciales
  • Desbloqueos del disparo de las diferentes barras debido a la actuación de unidades diferenciales
  • Bloqueo del disparo de las diferentes barras, por fallo de interruptor o por entrada digital
  • Unir barras (1 y 2, 1 y 3, 1 y 4, 2 y 3, 2 y 4, 3 y 4) en barra única
  • Separar las barras que estaban en barra única (1 y 2, 1 y 3, 1 y 4, 2 y 3, 2 y 4, 3 y 4)
  • Reposición de las señales de fallo de interruptor selladas
  • Arranque del oscilo
  • Entradas y Salidas

    • En la Unidad Central:
      • Modelo básico: 7 Entradas Digitales
      • Modelo ampliado: 14 Entradas Digitales
      • Modelo básico: 7 Contactos de Salida Auxiliares
      • Modelo ampliado: 14 Contactos de Salida Auxiliares
    • En las Unidades de Posición:
      • 3 Entradas analógicas de polaridad ajustable
      • Modelo básico: 8 Entradas Digitales
      • Modelo ampliado: 16 Entradas Digitales
      • Modelo básico: 2 Salidas de maniobra
      • Modelo ampliado: 4 Salidas de maniobra
      • Modelo básico: 8 Contactos de Salida Auxiliares
      • Modelo ampliado: 16 Contactos de Salida Auxiliares

    Puertos de comunicaciones

    • 1 Puerto frontal RS232
    • 2 Puertos posteriores con:
      • Fibra Óptica
      • Ethernet
      • RS485
      • RS232

    Documentación del equipo:

    Catálogo del equipo

    Selección del Modelo

    Manual de instrucciones
