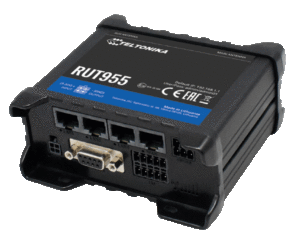

RUT955

Router celular profesional Dual SIM 4G / LTE y WiFi. Este dispositivo industrial altamente seguro y confiable está equipado con Ethernet, E / S digitales y analógicas, RS232, RS485, GNSS (GPS), microSD y USB.

Descripción

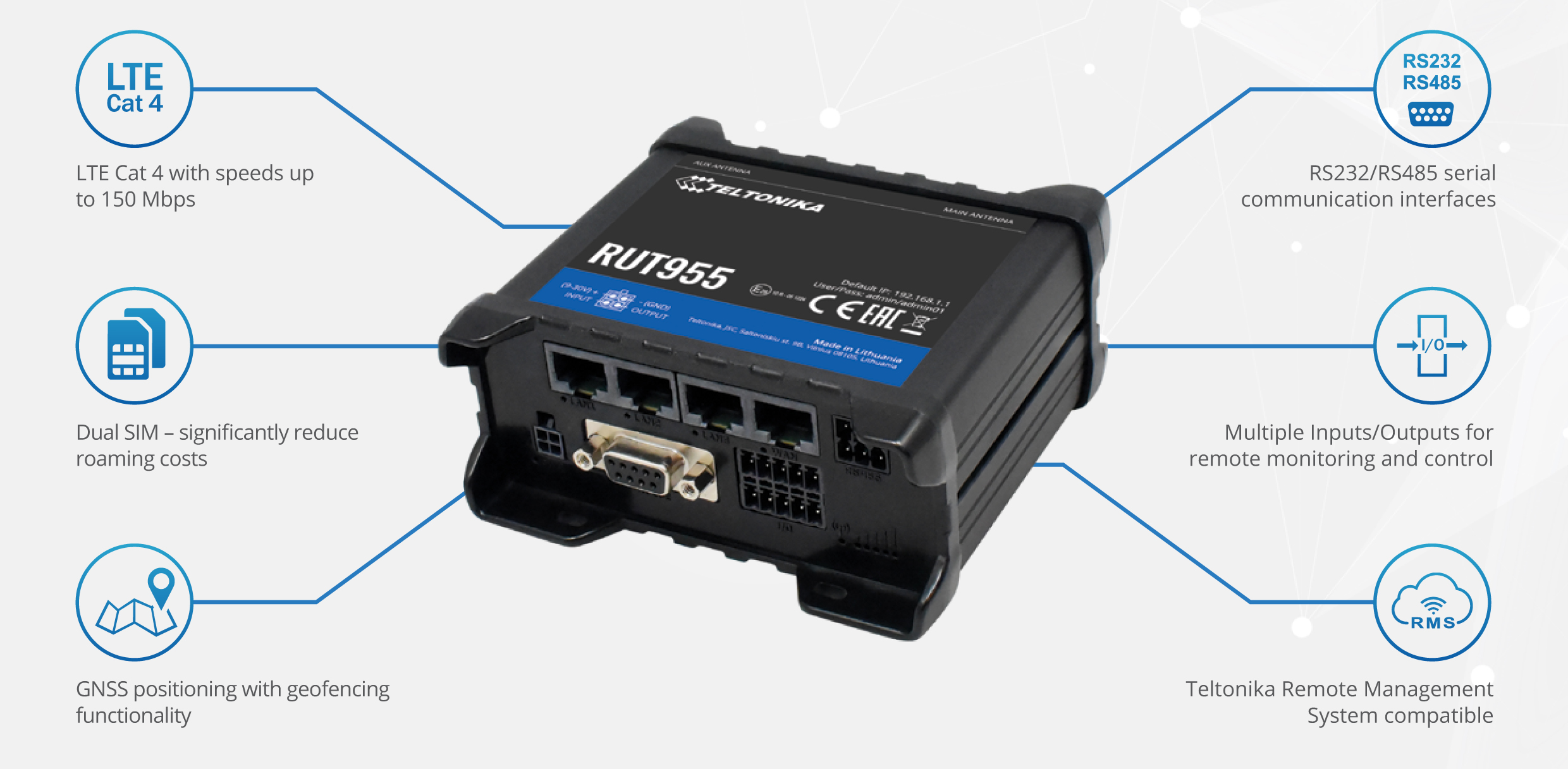

El RUT955 es un router 4G / LTE altamente confiable y seguro con E/S, GNSS y RS232 / RS485 destinados a aplicaciones profesionales. El dispositivo ofrece capacidades de localización de GPS y comunicación celular de misión crítica de alto rendimiento y está equipado con redundancia de conectividad a través de conmutación por error Dual-SIM.

Características Técnicas

MÓVIL

Módulo Móvil 4G (LTE) – Cat 4 hasta 150 Mbps, 3G – Hasta 42 Mbps, 2G – Hasta 236.8 kbps
Ranuras SIM 2 tarjetas SIM, cajas de cambio automático: señal débil, límite de datos, límite de SMS, roaming, sin red, red denegada, falla de conexión de datos, protección inactiva de SIM
Estado Intensidad de señal, SINR, RSRP, RSRQ, Bytes enviados / recibidos
Bridge Conexión directa (puente) entre ISP móvil y dispositivo en LAN
SMS Estado de SMS, configuración de SMS, enviar / leer SMS a través de HTTP POST / GET, EMAIL a SMS, SMS a EMAIL, SMS a HTTP, SMS a SMS, SMS programado, respuesta automática de SMS, SMPP
Lista negra / blanca Lista negra / blanca del operador
PDN múltiple (opcional) Posibilidad de usar diferentes PDN para acceso y servicios de red múltiple
Gestión de la banda Bloqueo de banda, pantalla de estado de banda usada

WIRELESS

Modo inalámbrico IEEE 802.11b / g / n, punto de acceso (AP), estación (STA)
WiFi WPA2-Enterprise (con servidor Radius externo / interno), WPA2-PSK, WPA-PSK, WEP, filtro MAC
Seguridad WiFi WPA2-Enterprise: PEAP, TLS, TTLS, AES-CCMP, TKIP, modos de cifrado automático, separación de clientes
SSID Modo de sigilo SSID y control de acceso basado en la dirección MAC
Usuarios de WiFi Hasta 100 conexiones simultáneas
Punto de acceso inalámbrico Portal cautivo (Hotspot), servidor Radius interno / externo, página de aterrizaje personalizable incorporada

ETHERNET

WAN 1 x puerto WAN (se puede configurar en LAN) 10/100 Mbps, cumple con los estándares IEEE 802.3, IEEE 802.3u, admite MDI / MDIX automático
LAN 3 x puertos LAN, 10/100 Mbps, cumple con los estándares IEEE 802.3, IEEE 802.3u, admite MDI / MDIX automático

RED

Routing Enrutamiento estático, enrutamiento dinámico (opcional: BGP, OSPF v2, RIP v1 / v2)
Protocolos de red TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, FTP, SMTP, SSL v3, TLS, ARP, VRRP, PPP, PPPoE, UPnP, SSH, DHCP, Telnet, SMNP, MQTT, Wake On Lan (WOL)
Soporte de transferencia de VoIP Ayudantes NAT del protocolo H.323 y SIP-alg, que permiten el enrutamiento adecuado de los paquetes de VoIP
Monitoreo de la conexión Reinicio de ping, reinicio periódico, LCP e ICMP para inspección de enlaces
Firewall Port forwards, reglas de tráfico, reglas personalizadas
DHCP Asignación de IP estática y dinámica, retransmisión DHCP
QoS Cola de prioridad de tráfico por origen / destino, servicio, protocolo o puerto, WMM, 802.11e
DDNS Compatible con más de 25 proveedores de servicios, otros se pueden configurar manualmente
Copia de seguridad de red Opciones de VRRP, Mobile, Wired y WiFi WAN, cada una de las cuales se puede usar como respaldo, usando Failover automático
Balanceo de carga Equilibre su tráfico de internet a través de múltiples conexiones WAN
NetSnapper (opcional) Gestión de conexión móvil, cliente VPN de compresión de datos (no disponible en FW estándar)
SSHFS (opcional) Posibilidad de montar un sistema de archivos remoto a través del protocolo SSH (no disponible en FW estándar)

SEGURIDAD

Autenticación Clave precompartida, certificados digitales, certificados X.509
Firewall Las reglas de firewall preconfiguradas se pueden habilitar a través de web-ui, la configuración de firewall ilimitada a través de CLI; DMZ; NAT; NAT-T
Prevención de ataques Prevención DDOS (protección contra inundaciones SYN, prevención de ataques SSH, prevención de ataques HTTP / HTTPS), prevención de escaneo de puertos (SYN-FIN, SYN-RST, X-mas, banderas NULL, ataques de escaneo FIN)
Seguridad WiFi WPA2-Enterprise: PEAP, EAP-TLS, TLS, TTLS. AES-CCMP, TKIP, modos de cifrado automático, separación de clientes
VLAN Separación de VLAN basada en etiquetas
Control de cuota móvil Configurar límites de datos personalizados para la tarjeta SIM
WEB filter Lista negra para bloquear sitios web no deseados, lista blanca para especificar solo sitios permitidos
Control de Acceso Control de acceso flexible de paquetes TCP, UDP, ICMP, filtro de dirección MAC

VPN

OpenVPN Múltiples clientes y un servidor pueden ejecutarse simultáneamente, 12 métodos de encriptación
Cifrado OpenVPN DES-CBC, RC2-CBC, DES-EDE-CBC, DES-EDE3-CBC, BX-CBC AES-192-CBC
IPsec IKEv1, IKEv2, admite hasta 5 x túneles VPN IPsec (instancias), con 5 métodos de cifrado (DES, 3DES, AES128, AES192, AES256)
GRE Túnel GRE
PPTP, L2TP Los servicios cliente / servidor pueden ejecutarse simultáneamente
Stunnel Proxy diseñado para agregar la funcionalidad de cifrado TLS a los clientes y servidores existentes sin ningún cambio en el código de los programas
SSTP Soporte de instancia de cliente SSTP

MODBUS

Modbus TCP Slave Rango de identificación: 1-255
Modbus TCP Master Funciones soportadas: 01, 02, 03, 04, 05, 06, 15, 16
Formatos de datos disponibles: 8 bit: INT, UINT; 16 bit: INT, UINT (MSB or LSB first); 32 bit float (Big endian, Big endian with byte-swapped, Little endian, Little endian with byte-swapped)
Modbus RTU Master (RS232) Baudios admitidos: De 300 a 115200
Funciones soportadas: 01, 02, 03, 04, 05 (solo para alarmas), 06 (solo para alarmas), 15 (solo para alarmas), 16 (solo para alarmas)
Cantidad de bits de datos: De 5 a 8
Número de bits de parada: 5 o 2
Paridad: none, even, par
Flujo: Ninguno, RTS / CTS, Xon / Xoff
Duplex: Full Dulplex
Modbus RTU Master (RS485) Baudios admitidos: De 300 a 115200
Funciones soportadas: 01, 02, 03, 04, 05 (solo para alarmas), 06 (solo para alarmas), 15 (solo para alarmas), 16 (solo para alarmas)
Cantidad de bits de datos:8
Número de bits de parada: 1
Paridad: none, even, par
Flujo: Ninguno, Xon / Xoff
Duplex: Half Dulplex

MONITOREO Y GESTIÓN

WEB UI HTTP / HTTPS, estado, configuración, actualización de FW, CLI, solución de problemas, registro del sistema, registro del kernel
FOTA Actualización de firmware desde el servidor, notificación automática
SSH SSH (v1, v2)
SMS Estado de SMS, configuración de SMS, enviar / leer SMS a través de HTTP POST / GET
TR-069 OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Tecnología amigable, AVSystem
MQTT MQTT Broker, editor de MQTT
SNMP SNMP (v1, v2, v3), trampa SNMP
JSON-RPC API de administración sobre HTTP / HTTPS
Modbus Modbus TCP estado / control
RMS Sistema de gestión remota de Teltonika (RMS)

CARACTERÍSTICAS DEL SISTEMA

CPU Atheros Wasp, MIPS 74Kc, 550 MHz
RAM 128 MB, DDR2
Memoria Flash 16 MB de SPI Flash

FIRMWARE Y CONFIGURACIÓN

WEB UI Actualización de FW desde el archivo, verificación FW en el servidor, perfiles de configuración, copia de seguridad de configuración, punto de restauración
FOTA Actualización FW / configuración del servidor
RMS Actualización de FW / configuración para múltiples dispositivos
Mantiene la configuración Actualización de FW sin perder la configuración actual

PERSONALIZACIÓN DE FIRMWARE

Sistema operativo Sistema operativo Linux basado en OpenWrt (RUTOS)
Lenguajes de programación soportados Busybox shell, Lua, C, C ++
Herramientas de desarrollo Paquete SDK con entorno de compilación proporcionado

SEGUIMIENTO DE UBICACIÓN

GNSS GPS, GLONASS, BeiDou, Galileo and QZSS
Coordenadas Coordenadas GNSS a través de WebUI, SMS, TAVL, RMS
NMEA NMEA 0183
NTRIP Protocolo NTRIP (transporte en red de RTCM a través del protocolo de Internet)
Software de servidor software de servidor compatible TAVL, RMS
Geolocalización de redes móviles Ubicación sin usar GPS, obtenga una ubicación aproximada basada en la torre móvil en RMS
Geofencing Zonas de geofence múltiples configurables

PROTOCOLOS SERIALES

RS232 Conector DB9, RS232 completo (con RTS, CTS)
RS485 RS485 Full Duplex (4 cables) y Half Duplex (2 cables). 300-115200 baudios
Funciones seriales Consola, serie sobre IP, módem, puerta de enlace Modbus, cliente NTRIP

ENTRADAS Y SALIDAS

Entradas 1 x entrada digital (0 – 3 V), 1 x entrada digital aislada galvánicamente (0 – 30 V), 1 x entrada analógica (0 – 24 V), 1 x entrada digital no aislada (con conector de alimentación de 4 pines)
Salidas 1 x salida digital de colector abierto (30 V, 250 mA), 1 x salida de relé SPST (40 V, 4 A), 1 x salida digital de colector abierto (30 V, 300 mA, con conector de alimentación de 4 pines)
Eventos SMS, CORREO ELECTRÓNICO, RMS

USB

Velocidad de datos USB 2.0
Aplicaciones Samba share, scripts personalizados
Dispositivos externos Posibilidad de conectar HDD externo, unidad flash, módem adicional, impresora
Formatos de almacenamiento FAT, FAT32, NTFS

TARJETA SD

Tamaño físico Micro SD
Aplicaciones Samba share, scripts personalizados
Capacidad Hasta 32 GB

ALIMENTACIÓN

Conector Toma de corriente CC industrial de 4 pines
Rango de voltaje de entrada 9-30 V CC (toma industrial de 4 pines), protección contra polaridad inversa, protección contra sobretensiones> 31 V CC 10 μ máx.
PoE (Pasivo) PoE pasivo sobre pares de repuesto (disponible en la revisión HW 0007 y número de lote 0010). Posibilidad de encender a través del puerto LAN, no compatible con IEEE802.3af y 802.3at
Consumo de Energía <2 W inactivo, <7 W máx.

INTERFACES FÍSICAS

Ethernet 4 x puertos RJ45, 10/100 Mbps
E / S Conector pin de 10 entradas / salidas, pin 2 entradas / salidas en conector de alimentación de 4 pines
LED de estado 1 x LED de estado de conexión bicolor, 5 x LED de intensidad de conexión, 4 x LED de estado de LAN, 1 x LED de encendido
SIM 2 x ranuras SIM (Mini SIM – 2FF), 1.8 V / 3 V, soportes SIM externos
Alimentación Conector DC de 4 pines
Entradas y Salidas Toma industrial de 10 pines para entradas / salidas
Antenas 2 x SMA para LTE, 1 x SMA para GNNS, 2 x RP-SMA para conectores de antena WiFi
USB Puerto USB A para dispositivos externos
Tarjeta SD Ranura para tarjeta micro SD
RS232 Toma DB9 para RS232 con todas las funciones
RS485 Zócalo industrial de 6 pines para 2/4 hilos RS485
Botón Reset Botón de restauración de configuración de fábrica

CARACTERÍSTICAS FÍSICAS

Material de la carcasa Carcasa de aluminio, paneles de plástico.
Dimensiones 50 mm x 100 mm x 110 mm (alto x ancho x profundidad)
Peso 287 g
Opciones de montaje Carril DIN (se puede montar en dos lados), colocación en superficie plana

CARACTERÍSTICAS AMBIENTALES

Temperatura de funcionamiento -40 ° C a 75 ° C
Humedad de funcionamiento 10% a 90% sin condensación
Grado de protección IP IP30
MTBF 230000 h

CERTIFICACIONES

Certificados CE / RED, FCC, IC / ISED, EAC, RCM, PTCRB, RoHS, WEEE, Wi-Fi Alliance
Operadores AT&T, Verizon
Vehículos ECE R10 (marca E)
ECE R118

NORMATIVA EMI

Normas Proyecto EN 301 489-1 V2.2.0, Proyecto EN 301 489-17 V3.2.0, Proyecto EN 301 489-19 V2.1.0, Proyecto EN 301 489-52 V1.1.0
FCC 47 CFR Parte 15B (2017), ANSI C63 .4 (2014)
ESD EN61000-4-2:2009
RS EN 61000-4-3: 2006 + A1: 2008 + A2: 2010
EFT EN 61000-4-4:2012
Inmunidad contra sobretensiones (línea de alimentación de CA) EN 61000-4-5: 2006
Inmunidad contra sobretensiones (puertos Ethernet) EN 61000-4-5:2014, clause 7.1 of ITU-T K21
Transitorios y Ondas ISO 7632-2: 2004
CS EN 61000-4-6: 2009
INMERSIÓN EN 61000-4-11: 2004

NORMATIVA RF

Normas EN 300328 V2.1.1, EN 301 511 V12.5.1, EN 301 908-1 V11.1.1, EN 301 908-2 V11.1.1, EN 301 908-13 V11.1.1, EN 303 413 V1.1.0
AS / CA S042.1: 2018, AS / ACIF S042.3: 2005, AS / CA S042.4: 2018, AS / NZS 4268: 2017
FCC 47 CFR Parte 15C (2017), FCC 47 CFR Parte 2 (2017), FCC 47 CFR Parte 22H (2017), FCC 47 CFR Parte 24E (2017), FCC 47 CFR Parte 27C (2017)
RSS-Gen Número 4 (2014), RSS-247 Número 2 (2017), RSS-132 Número 3 (2013) , RSS-133 Número 6 (2013), RSS-139 Número 3, RSS-130 Número 1

NORMATIVA DE SEGURIDAD

Normas IEC 60950-1: 2005 (segunda edición) + Enm. 1: 2009 +
Enm. 2: 2013 AS / NZS 60950.1: 2015
EN 50665: 2017, EN 62311: 2008
FCC 47 CFR Parte 1 1.1310
RSS-102 Edición 5 (2015)

NORMATIVA AMBIENTAL

Protección de entrada LST EN 60529:1999+A1+AC:2002
Vibraciones Class guideline-DNVGL-CG-0339:2016 EN 60068-2-6:2008
